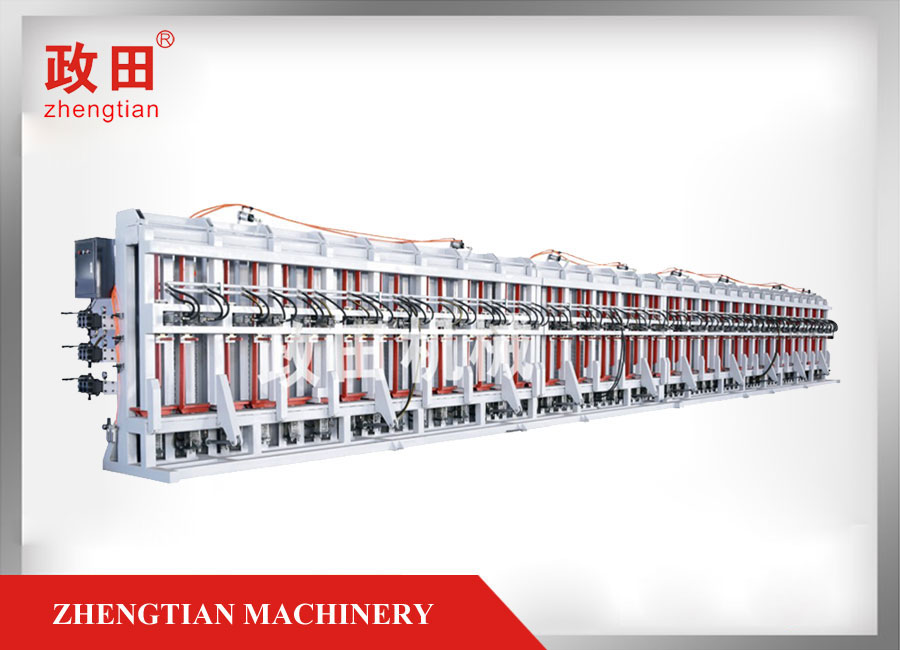

一、MHL單面拼方機的使用范圍及特點
MHL單面拼方機是木屋生長線專用設備,是為生產超長木屋工件而設計、制造的,具有操作方便可靠,維護簡單等特點,是加工大型木屋的設備。
二、MHL單面拼方機總體結構及工作原理
1、機身:機身整體是工程鋼結構,穩定可靠。
2、側壓和上料架:側壓由壓板和油缸組成,工作時保證工件側面對齊。工件擺放完后可由上料架方便地放入壓合位置,卸料時順利卸下。
3、主壓部分:由推板和油缸組成,當工件放入壓合位置時將手動換向閥切換到壓合位置進行壓合。
4、上料架鎖緊部分:由氣缸、連桿和鎖套組成。當上料架閉合時扳動手動換向閥使鎖套扣住上料架方可進行壓合操作。當卸料時需先打開鎖套。
5、液壓系統:由于木屋構件對壓合的特殊要求,本機床的液壓系統是特別設計以滿足特殊需要。
6、電器電氣控制系統;由于本機床是由4組單元組成所以它的控制部分是由4個獨立控制單元組成,已達到即可分別操作又可聯合操作的功效。
7、換向閥;機床主要操作部分,每組件上的換向閥分別控制上料架開啟和閉合、側壓進退、主壓進退。其中控制上料架開啟和閉合的換向閥后有一節流閥來控制控制上料架開啟和閉合的速度,由此來保證和其它單元上料架的同步性。
8、氣動系統:控制上料架的鎖緊,手動換向閥控制鎖扣開啟、閉合。
主要技術參數:
最大加工尺寸 | 12000× 230×1200 (mm) |
主壓油缸 | ¢100×100 32支 |
側壓油缸 | ¢40×150 32支 |
上料油缸 | ¢63×400 8支 |
液壓系統最大壓強 | 13Mpa |
主壓油缸壓強 | 13Mpa |
主壓最大壓力 | 320T |
外形尺寸 | 12000×1230×2300 (mm) |
電機總功率 | 5.5kw |
總重 | 16T |
