MH6200/4型四面旋轉拼板機當前位置:首頁 >>MH6200/4型四面旋轉拼板機

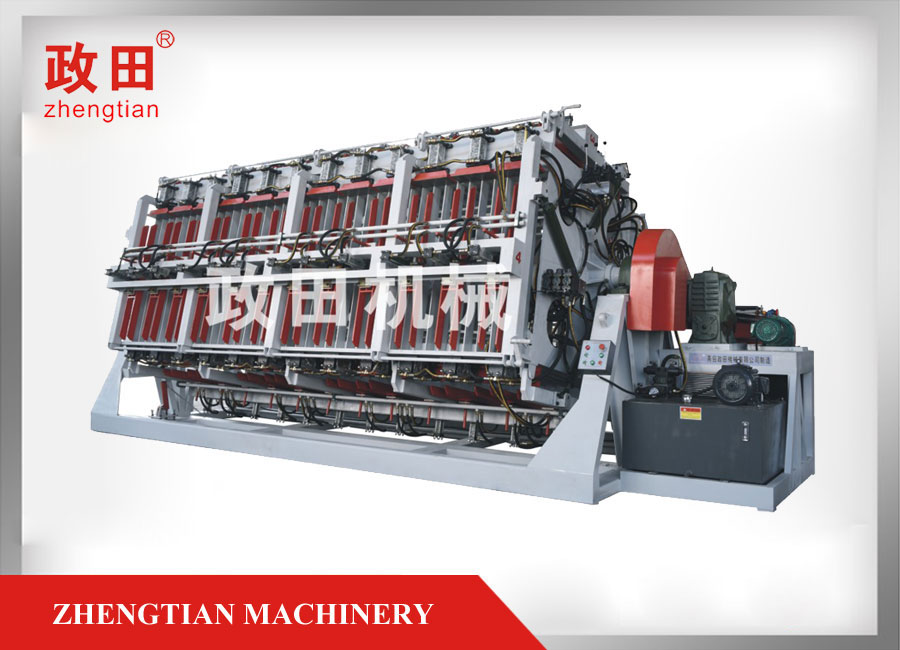

MH6200/4型四面旋轉拼板機

MH6200/4型四面旋轉拼板機

四面旋轉拼板機結構圖

四面旋轉拼板機總體結構及工作原理
1、主壓板:由油缸和推板組成,完成對工件加壓的工作;
2、側壓板:由油缸和壓板組成,完成對工件側面對齊、防止起鼓等工作;
3、側壓板支架:輔助壓板裝置的支架,由它來完成側壓板支架的開合;
4、電氣系統:整體機床的動作控制系統;
5、傳動部分:由減速機、鏈條和鏈輪組成,主要作用是工作臺面旋轉。
6、液壓部分:主要油泵、調壓閥、換向閥、油缸和油管組成、其主要作用是輸出拼板動力和輔助工件動作的動力。
7、雙向電磁閥:它分別是主壓板、側壓板和側壓板支架動作的控制閥;
8、機身部分:主要承載拼板操作平臺部分和液壓裝置等,它是由標準型材焊接組成;
9、支撐桿:防止工作臺逆轉的安全裝置;
10、剎車裝置:主要作用是穩定工作臺。

四面旋轉拼板機

一、MH6200/4型四面旋轉拼板機使用范圍及特點
MH6200/4型四面旋轉拼板機將拼板臺面旋轉形成循環連續工作,壓力均衡,保證拼板平整,側前方施加壓力可防止彎曲和反翹,使拼板膠合達到平整的境界,后序砂光量少,出材率高。
MH6200/4型四面旋轉拼板機廣泛應用于實木家具(門、窗、櫥柜、地板等) 板材的拼接,壓力均衡,保證拼板平整,側前方施加壓力可防止彎曲和反翹,使拼板膠合達到平整的境界,后序砂光量少,出材率高。具有加工精度高,加工效率高的特點,操作簡單方便,深受用戶認可。
二、MH6200/4型四面旋轉拼板機的優點:
1、應用范圍廣泛,適用于木材的橫向或正面拼接,適用于各種層壓木材,小尺寸板材和方邊木材的高產量加工。
2、安全裝置:一旦安全裝置未關閉,側壓力門不能打開,以免誤操作造成框架變形。
3、本機采用液壓原理,運動速度穩定,壓力大,壓力大,高密度支撐板作為后臺,上下壓力可防止彎角,使板材完全粘合。低磨高輸出。
4、根據不同的工作規格(長度或厚度),系統壓力可以根據不同的壓力要求進行調整,并有補壓系統,保證持續的壓力。
5、占地面積少,操作簡單,生產效率高。
三、MH6200/4型四面旋轉拼板機主要部件功能介紹
1、采用液壓原理,具有運動平穩,壓力大,壓緊均勻的特點,通過在工件上方或前方施加壓力,防止反向翹曲,使得貼合后的木材膠合平整。
2.液壓系統中的壓力保持或補充機構提供持續的膠合壓力,有利于提高質量。
3.前端修光器支腳可根據工件規格左右移動。
4.斜面夾具架有兩個工作面,各自獨立工作,效率高,操作安全可靠。

主要技術參數:

最大加工長度 6200mm
最大加工寬度 1300mm
最大加工厚度 10-150mm
上壓油缸缸徑 ∮80mm
上壓油缸每面數量 16pcs
側壓油缸缸徑 ∮40mm
側壓油缸每面數量 16pcs
側舉油缸缸徑 63mm
側舉油缸每面數量 2pcs
液壓電機功率 5.5KW
系統額定壓力 16Mpa
旋轉電機功率 3KW
補壓電機功率 1.5KW
外形尺寸(長×寬×高) 8200×2970×3050mm
重量 15000kg

MH四面旋轉拼扳機視頻
