MYL系列油壓(半自動)拼板機當前位置:首頁 >>MYL系列油壓(半自動)拼板機

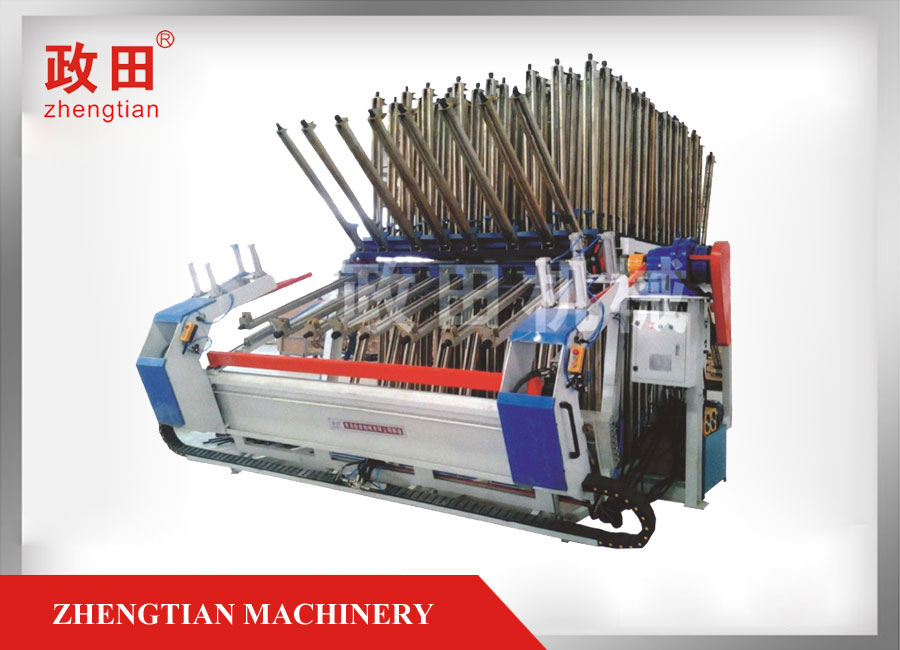

MYL系列油壓(半自動)拼板機

MYL系列油壓(半自動)拼板機

一、MYL系列油壓(半自動)拼板機的使用范圍及特點:
MYL系列油壓(半自動)拼板機采用液壓馬達夾緊機構具有動作平穩、扭力大、效率高等特點,四氣缸壓料裝置使工件表面更平整,工作質量和效率都得到提高。
本機床適用于家具、集成材等木材加工企業,它具有加工工件規格寬、對原材料要求低和效率高等特點在木材生產企業得到廣泛地應用。
二、MYL系列油壓(半自動)拼板機工作原理與結構特征
1工作原理:本機床的主要工作原理是通過絲杠、絲母?jìng)鲃?dòng)來對工件施加壓力,從而使木材結合面很好的膠合在一起。
2結構特征:本機床主要是由機身、傳動、壓板、卡頭、夾具、滑動托架、導軌、電氣、液壓和氣動部分組成。
(1)機身部分:采用型材焊接,剛度好、結構簡單合理,穩定性強。
(2)傳動部分:由電機、減速機、聯軸器、傳動軸、鏈輪和鏈條組成,保證工件運行平穩,并且?guī)в蟹聪蜃枣i功能。
(3)壓板部分:由氣缸、壓板和滑動架組成,保證工件表面平整。
(4)卡頭部分:由液壓馬達、卡套、液壓站和氣缸組成,當卡套對準夾具頭時由氣缸帶動旋轉的卡套(液馬達帶動)進入夾具卡頭內使夾具絲杠轉動,由絲母帶動壓板對工件施壓。
(5)夾具部分:由托架、絲杠、絲母和推板組成,絲杠帶動絲母壓板運動。
(6)滑動托架:它承載壓板和卡頭部件在導軌上移動。
(7)導軌部分:滑動托架移動的軌道。
(8)電氣系統:它是由變壓器、接觸器、中間繼電器、行程開關和接近開關組成的電氣控制系統。
(9)氣動系統:它是由三聯件、氣缸、調速閥、換向閥和氣管等元件組成,來完成壓板(壓力可根據實際要求調整)、馬達和橫梁的動作。
(10)液壓系統:由電機、液壓泵、液壓閥、液馬達組成,來完成工件的夾緊和松開動作。

主要技術參數:

MYL系列拼板機,對位準確,工作效率高,降低勞動強度,四氣缸壓料裝置,能使板料表面平整,提高拼板質量。

型號 MY2500X-A MY2500X-B MY4500X-A MY4500X-B
最大拼板長度 2600 2600 4600 4600
最大拼板寬度 970 1250 970 1250
拼板厚度 10-100 10-100 10-100 10-100
夾具排數 14/20/30/40 14/20/30/40 14/20/30 14/20/30
每排夾具數 8 8 12 12
旋轉功率 1.1/1.5/2.2 1.1/1.5/2.2 1.1/2.2/3 1.1/2.2/3
