氣壓拼板機和油壓拼板機的對比

拼板機就是一種利用機械,液壓和氣動技術,將小塊木板或木條,拼成生產所需板材的一種木工機械設備,它具有省時省力,高效率的優點,受到普遍歡迎,在生產中得到廣泛的應用。
1、氣壓拼板機的氣壓系統設計
氣壓系統完成木板條的鋪平和長短對齊。速度控制回路選擇,系統采用在鋪平的2個氣缸和對齊氣缸的2個氣口分別安裝一個單向節流閥,使活塞2個方向的運動分別通過每個單向節流閥調節的速度控制回路。

換向回路,采用二位五通換向閥換向,為了保護操作者的人身安全和保障設備的正常運行,增設安全保護回路。本系統采用連有氣容的雙手換向回路,利用了氣容沖、放氣的特點。在操作過程中只要兩閥不同時按下都會使氣容與大氣接通而排氣,使主控閥的控制口無信號。只有雙手同時按下2個閥,氣容與主控閥控制口接通,才能換向使氣缸下行,保證系統的安全,防止氣缸下行傷到操作者的手等。

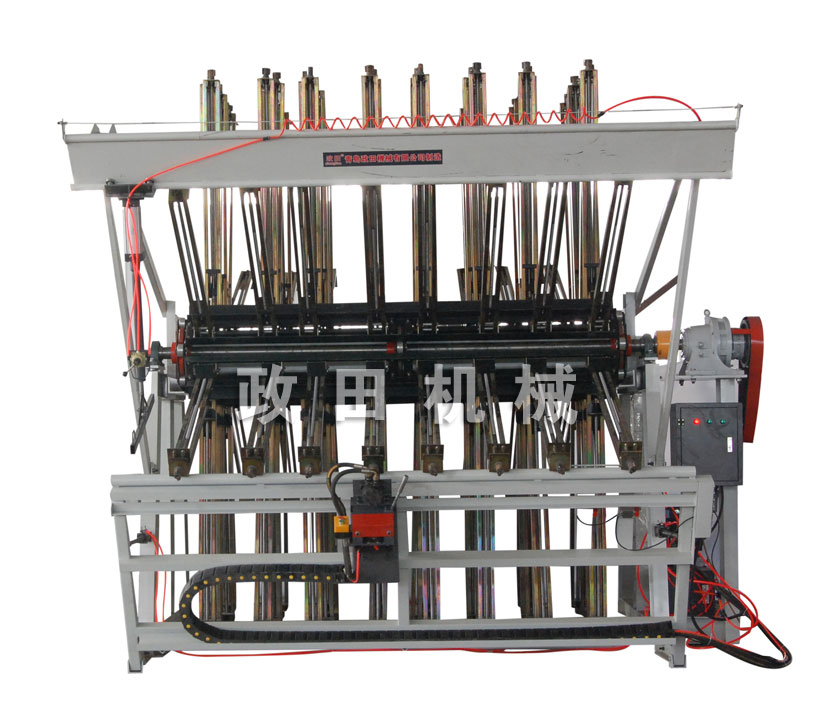

氣動拼板機 2、油壓拼板機的油壓系統設計
根據系統要求,3個液壓缸同步并做直線運動,選用結構緊湊的單桿活塞式液壓缸。
1)速度控制回路的選擇
本設備要求具有較好的低速穩定性和速度負載特性,采用進油節流調速,因?yàn)樵谙嗤瑮l件下,進油口節流調速能獲得更低的穩定速度。另外為了解決節流調速速度不太穩定的問題將3個液壓缸用剛性件連接。
2)換向回路的選擇
本系統對換向穩定性的要求不高,所以選用價格較低的電磁換向閥的換向回路,為了便于增加保壓回路,故采用三位四通的M型中位機能換向閥。
3)壓力控制回路的選擇
用溢流閥調整泵的供油壓力。因?yàn)橄到y(tǒng)要求保壓10 min,時間較長,故設保壓回路。這里選用由液控單向閥保壓的自動補油保壓回路,即使長時間保壓,系統性能仍可保持良好。
系統的動作過程是,啟動電動機,使1YA帶電,三位四通換向閥右位接人回路,液壓油經過節流閥供給液壓缸下腔,液壓缸上腔的回油經過電磁換向閥16直接回油箱,實現液壓缸的快速進給,當活塞桿將接近工件時,3YA帶電使換向閥16換向,液壓缸的回油經過節流
閥17,使液壓缸實現慢速進給,當將木條夾緊后,液壓缸下腔壓力上升至電接點壓力表的上限時(即所需工作壓力),壓力表觸點通電,使1YA斷電,換向閥處于中位,液壓泵卸泵,液壓缸由液控單向閥保壓。當液壓缸下腔壓力下降到電接點壓力表設定值下限時,壓力

表又發出信號,使1YA通電,液壓泵再次向系統供油,使壓力上升,實現保壓,當保壓10 min后,使1YA、3YA斷電,2YA通電,活塞桿快速退回復位,實現液壓缸的全部動作過程。

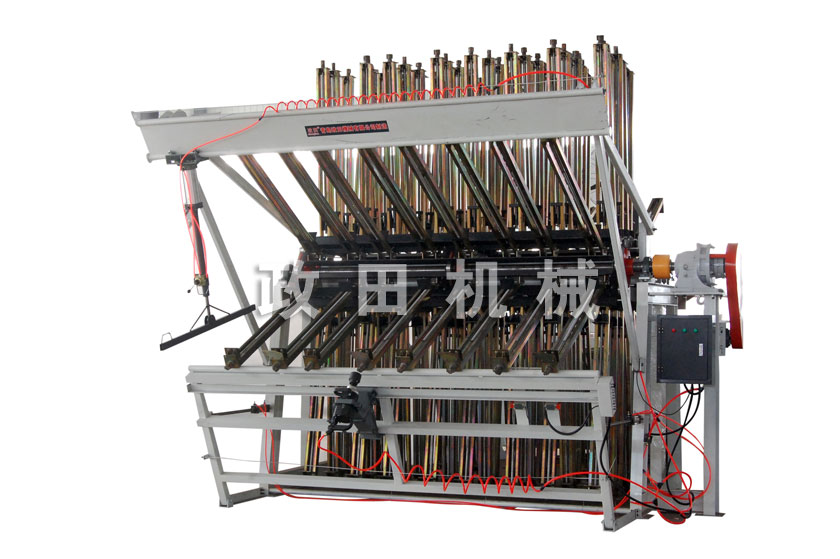

油壓拼板機
